Hydraulische ruwheid
De hydraulische ruwheid (nManning = 0.0333) in het referentiemodel is aan de hoge kant voor een rechte kokerbak. Hij is indertijd gekozen vanwege de voorkeur voor een muur bestaande uit stapelstenen. We onderzoeken in deze gevoeligheidsanalyse welk effect een geringere ruwheid zou hebben.
Representatieve waarden kunnen worden gevonden in het standaardwerk Chow (1959)

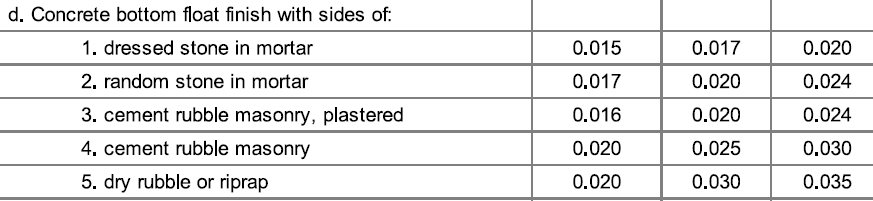

Een uittreksel uit Chow, 1959 voor kustmatig aangelegde watergangen met betonnen bodem.
Aan de tabel is te zien dat de gekozen waarde van 0.033 inderdaad aan de hoge kant is en eerder representatief voor een betonnen bak met stortsteen (rubble). Daarom onderzoeken we hier een waarde aan de ondergrens voor steen met mortel: 0.017.
Resultaten
Deze tabel geeft de waterhoogtes onder T100- afvoer op drie locaties.
| Variant | Engelenkamp | Casa Mia bovenstr | Casa Mia ben.str | |
|---|---|---|---|---|
| Variant 2 | 44.59 | 44.33 | 44.20 | |
| Ruwheid = 0.017 | 44.44 | 44.25 | 44.16 |
Deelconclusie
Het modelesultaat is, zoals verwacht kon worden, zeer gevoelig voor de opgelegde hydraulische ruwheid. We concluderen dat een gladdere uitvoering van het ontwerp (met ingemetselde gladde stenen ipv stortsteen) kan resulteren in flink lagere waterhoogtes: 15 cm ter hoogte van Engelenkamp en 8 cm ter hoogte van Casa Mia. Dit kan evenwel niet voorkomen dat er bij een T=100-afvoer nog altijd water op straat staat.
