Projectkader
Omtrent het uitvoeringsontwerp van de herinrichting Parklaan zijn, hydraulisch gezien, nog enkele zaken uit te zoeken. Langs de Parklaan ligt namelijk Casa Mia; volgens de eigenaars het kleinste kasteeltje van Nederland en tegenwoordig in gebruik als een B&B. Dit kasteeltje dateert van 1915. De gevel heeft vier torentjes die in het beekontwerp gedeeltelijk in de beek zullen uitstulpen. Daarnaast is in het ontwerp een toegangsbrug voorzien zodat het pand per auto bereikbaar blijft. Voor deze toegangsbrug zijn tussen de twee middelste torentjes twee funderingspalen voorzien (de garage wordt verplaatst naar tussen de middelste torentjes).

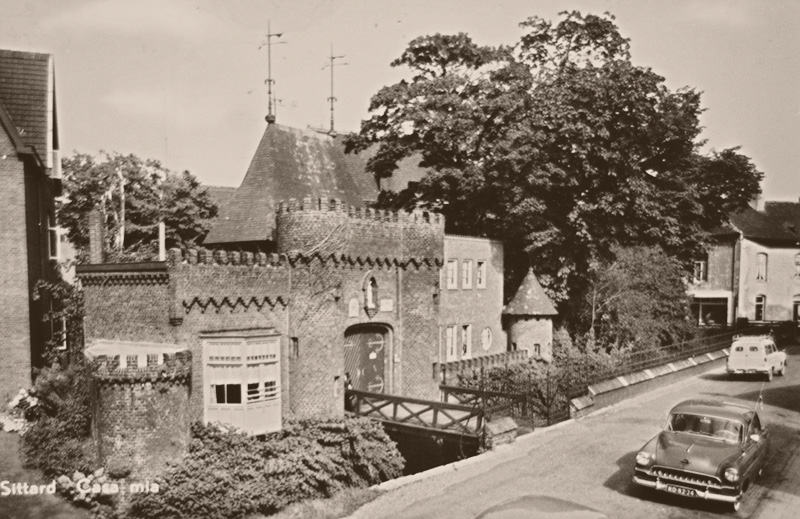

In het ontwerp wordt de beek, die nu in de lengterichting onder de straat door loopt ontkluisd. Historisch is dit ook hoe de beek liep: langs de gevel van het kasteeltje.
Echter als gevolg van klimaatverandering is de afvoer van de Geleenbeek flink toegenomen. Te oordelen aan de oorspronkelijke dimensies van de bovenstrooms gelegen Ophovenermolen is de beek oorspronkelijk gedimensioneerd op maximaal ca. 20 m3/s. Tegenwoordig komt een dergelijke afvoer gemiddeld eens per 10 jaar voor.
In het Definitief Ontwerp, vervaardigd door toenmalig bureau ViForis, is in verband met ruimtegebrek voorzien dat de torentjes enigszins zullen uitstulpen in de ontkluisde beek. Zorg van het waterschap is dat dit tot (te) grote hydraulische opstuwingen en wervelingen zal leiden. Waterschap Limburg verzocht daarom om een gedetailleerde hydraulische analyse rondom deze torentjes.
De opdracht is om op basis van het Definitief Ontwerp een hydraulisch deelmodel te vervaardigen van de directe omgeving van het kasteeltje. Het deelmodel behelst:
- Een gedetailleerd model van de Geleenbeek, te modelleren in HEC-RAS 2D
- Een uitsnede van de ontworpen beek langs de gevel van Casa Mia
- Als hydraulische randvoorwaarden de 48 m3/s als bovenrand (T=100) en als benedenrand de bijbehorende gesimuleerde waterhoogtes uit het DO, zoals indertijd berekend met het SOBEK-model.
Zaken waarmee rekening moet worden gehouden:
- In hoeverre ‘buiken de torentjes uit’? Historische foto’s suggereren dat de torentjes naar beneden toe in diameter toenemen.
- Kan het zijn dat de fundering van de torentjes ondieper ligt dan de beoogde bodem van de ontkluisde beek?
- Het schematiseren en doorrekenen van eventuele mitigerende maatregelen.
Eindproducten van het project zijn:
- Een modelschematisatie van het definitief ontwerp, plus alle varianten
- Rapportage met conclusies aangaande verhang, verval en stroomsnelheden rond het pand
- (online) visualisatie van de rekenresultaten.
