Brongegevens en instrumentarium

Modelschematisatie in SOBEK

Uit de voorstudie van ViForis, waarbij ondergetekende de hydraulische analyse uitvoerde, is een modelschematisatie van de Geleenbeek in SOBEK (Deltares) beschikbaar. Dit betreft een ontwervariant, gebaseerd op een gekalibreerd referentiemodel. Het tracé langs de Parklaan vormt een onderdeel van dit model.

  • Afvoer T=100: 48 m3/s
  • Afvoer T=10: 20 m3/s

Pointcloud-data

Verder ontvingen wij van het Grond- Weg en Waterbouwbedrijf Vissers Ploegmakers die de realisatie van het project gaat doen, een hooggedetailleerde point cloud van de Parklaan-Noord, gemeten met LiDAR.

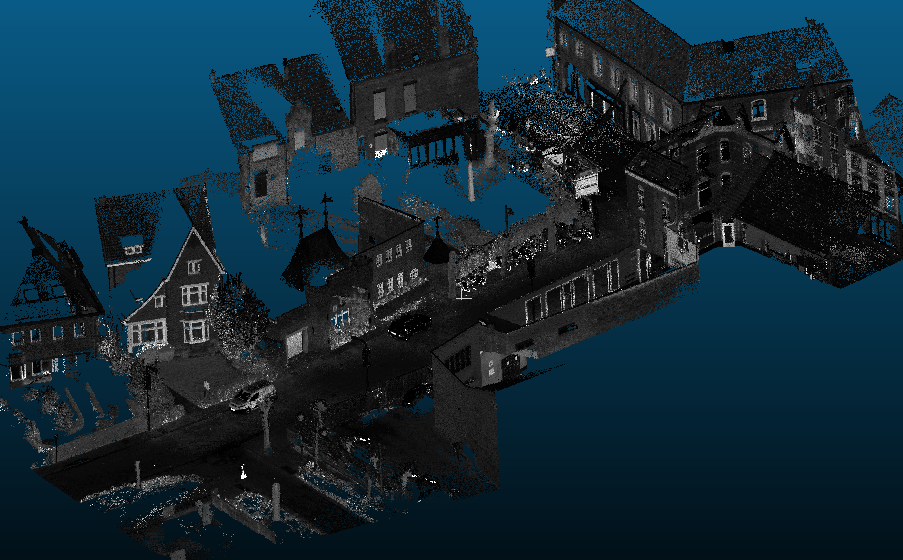

Pointcloud van de Parklaan-Noord

Pointcloud van de Parklaan-Noord

Ontwerptekeningen

Tevens ontvingen wij van Vissers Ploegmakers de ontwerptekeningen voor variant 2 (vermoedelijk is het oorspronkelijk DO van bureau ViForis door hen betiteld als variant 1). De tekeningen werden aangeleverd als Autocad DWG-bestand. Aangezien dit type bestand slechts met veel moeite uit te lezen is zonder het programma AutoCAD van Autodesk, hebben wij besloten de tekening met behulp van een Python-script te converteren naar Shapefiles. Hierdoor kunnen we ze opnemen in GIS.
